TR系列双轴气缸
所属分类
双轴及三轴气缸
1/1
浏览量:
1000
产品描述
其他
符号
产品特性
1、执行JIS标准;
2、不回转精度高，活塞杆端挠度小，适用于精确导向;
3、采用加长型滑动支承导向，无需另外加油润滑，导向性能好;
4、固定板三面均有安装孔，便于多位置加载;
5、具有一定的抗弯曲及抗扭转性能，能承受-定的侧向负载;
6、本体除轴向外，其余各面均有安装孔位，为客户提供多种安装固定方式;
7、气缸两侧有两组进、排气口供实际需要选用;
8、本体前端防撞垫可调整气缸行程，并缓解冲击;
9、本系列气缸标准配置为附磁型，无不附磁型可选。

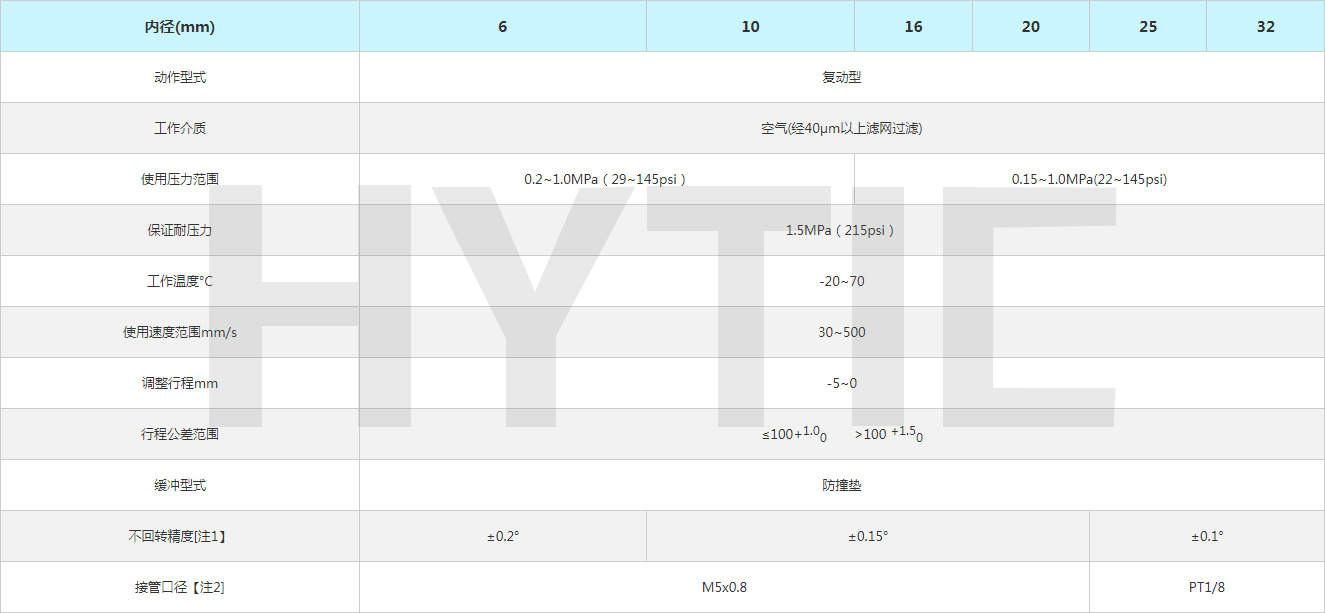

规格
[注1]不回转精度为气缸完全收回状态时，气缸固定板可回转的角度;
[注2]接管牙型有PT牙、G牙、NPT牙可供选择;

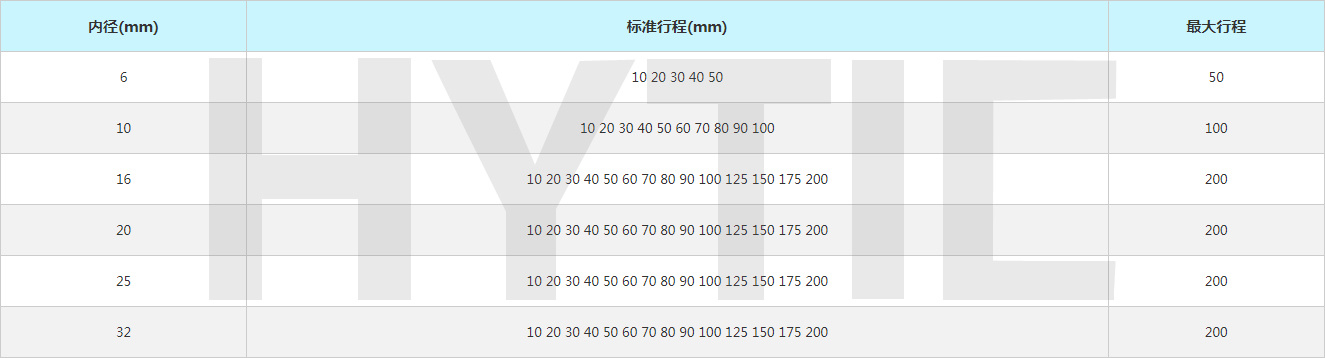

行程
[注] 100mm范围内的非标行程以5mm为一级，由上一-级标准行程改制而成，其外形尺寸为上一级标准行程气缸的外形尺寸。如行程为35的非标行程气缸是由标准行程为40的标准气缸改制而成，其外形尺寸与其相同。

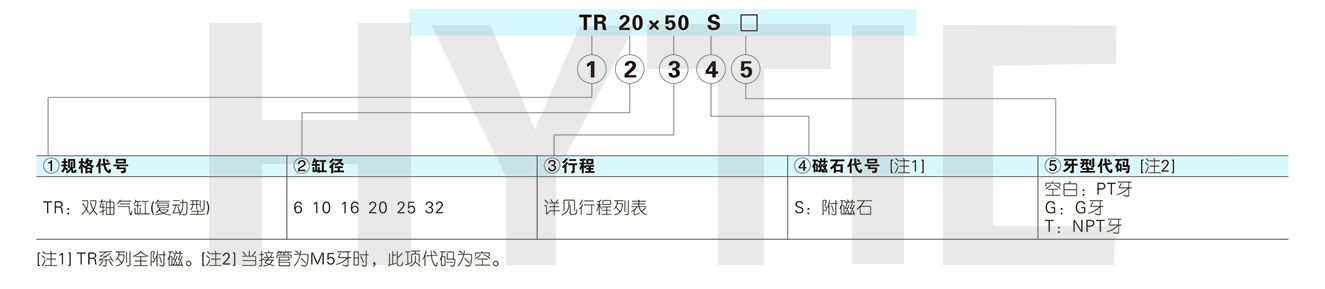

成品订购码

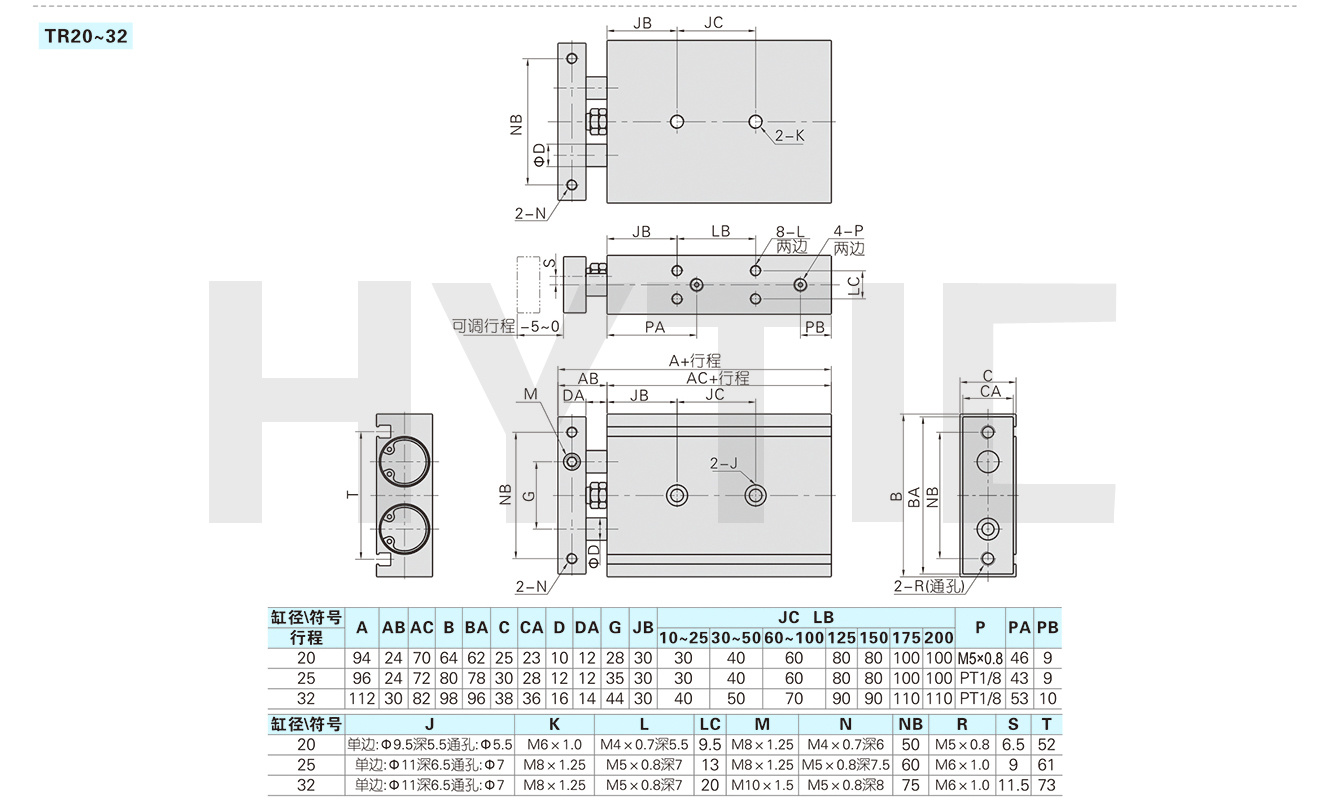

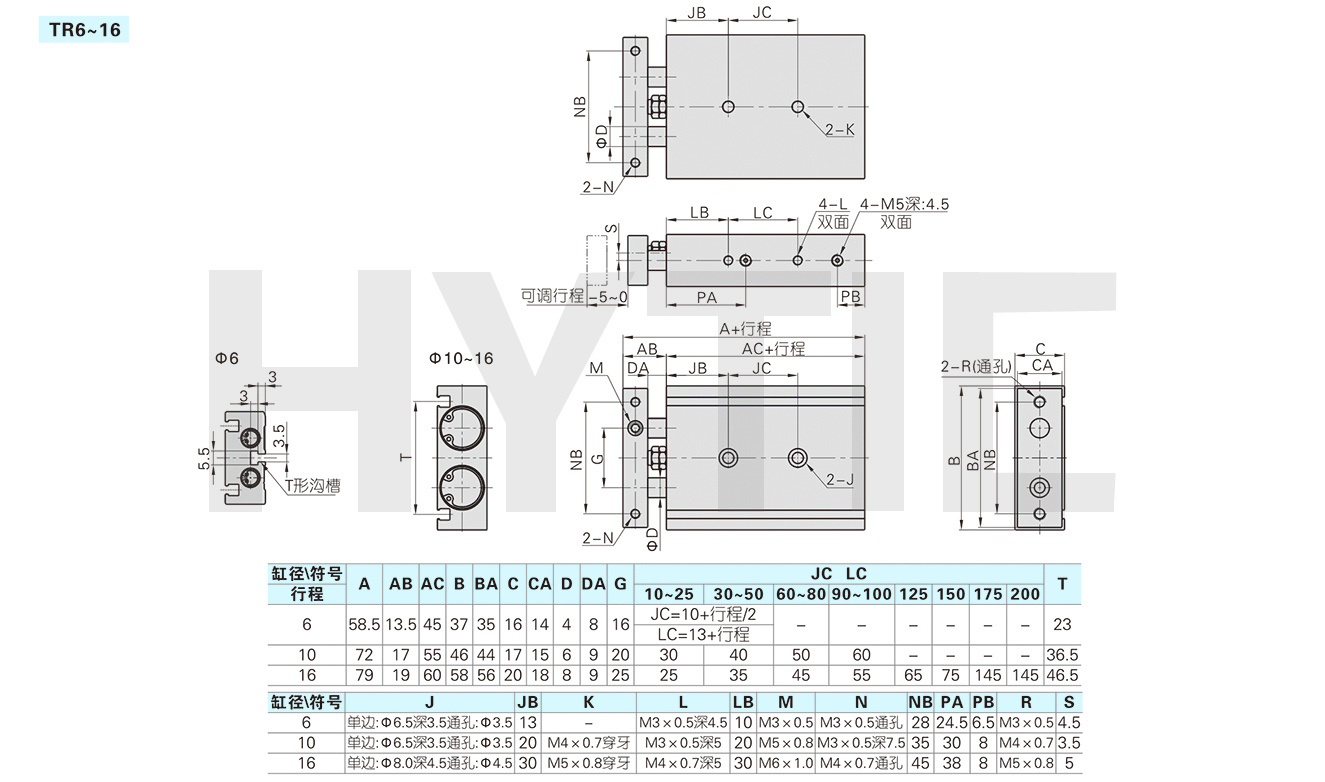

外部规格
