4V100/200/300/400 系列电磁阀

4V100系列

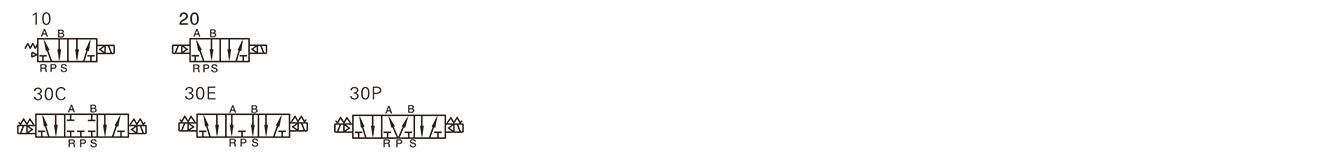

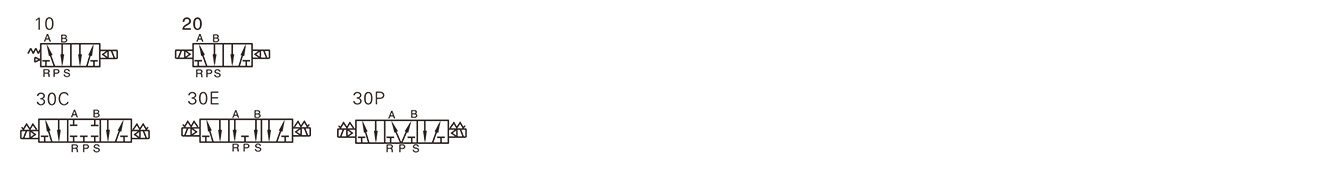

符号

产品特性

1、 先导方式：内部引导式或外部引导式可选；

2、 滑柱式结构，密封性好，反应灵敏；

3、 三位置电磁阀有三种中央功能可供选择；

4、 双头二位置电磁阀具有记忆功能；

5、 内孔采用特殊工艺加工，磨擦阻力小，后动气压低，使用 寿命长；

6、 无需加油润滑；

7、 可与底座集成阀组，节省安装空间；

8、 附设手动装置，利于安装调试；

9、 有多种标准电压等级可供选用。

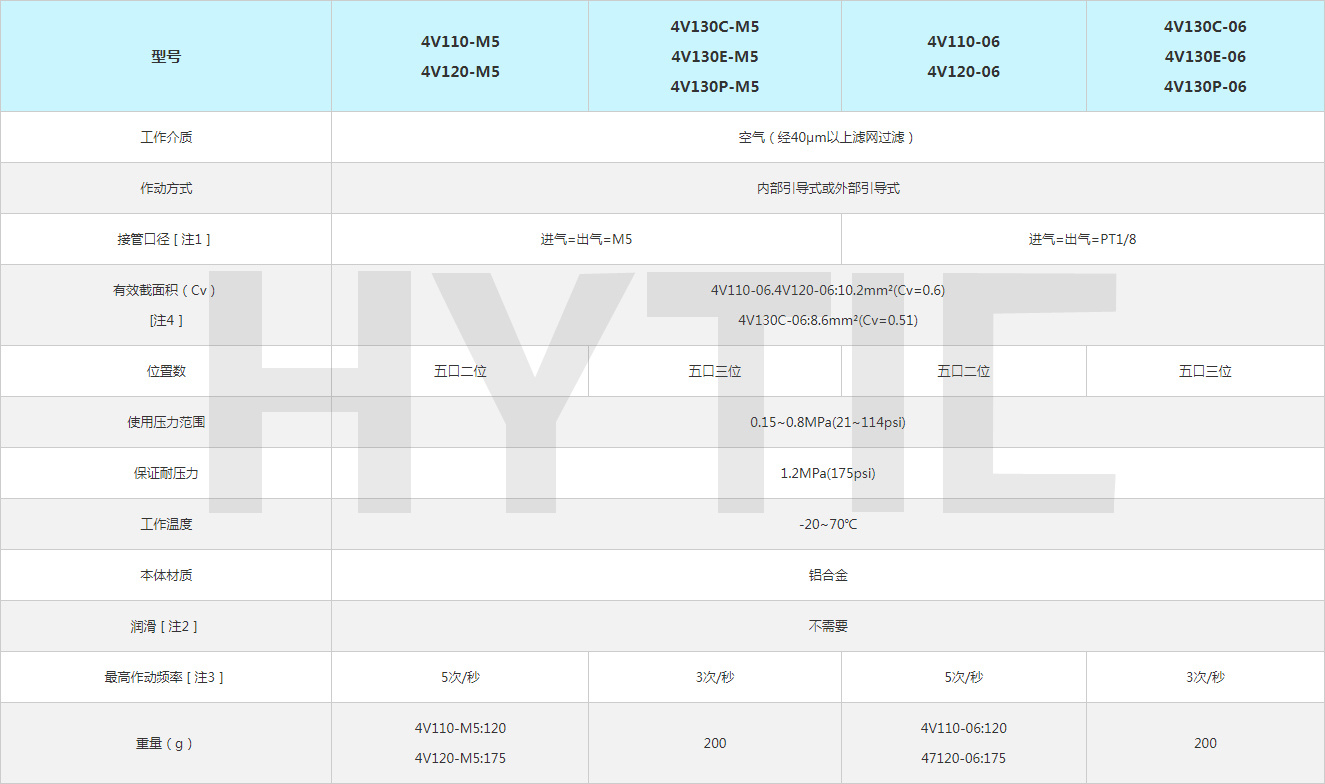

规格

[ 注1］接管牙型有G牙、NPT牙可供选择。

[ 注2］如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

[ 注3］最高作动频率为空载状态。

[ 注4］有效截面积和Cv值是依据测试流量数据计算得到。

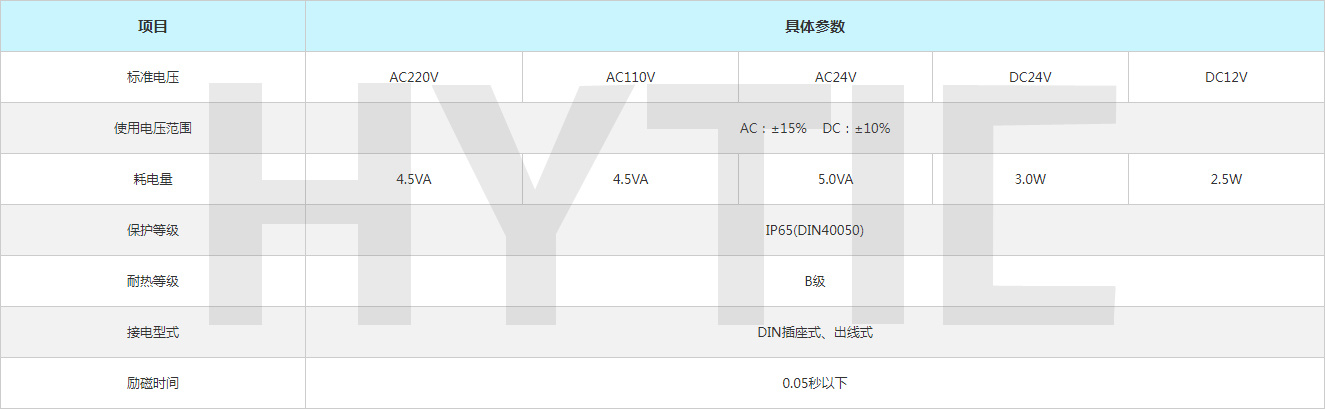

电性能参数

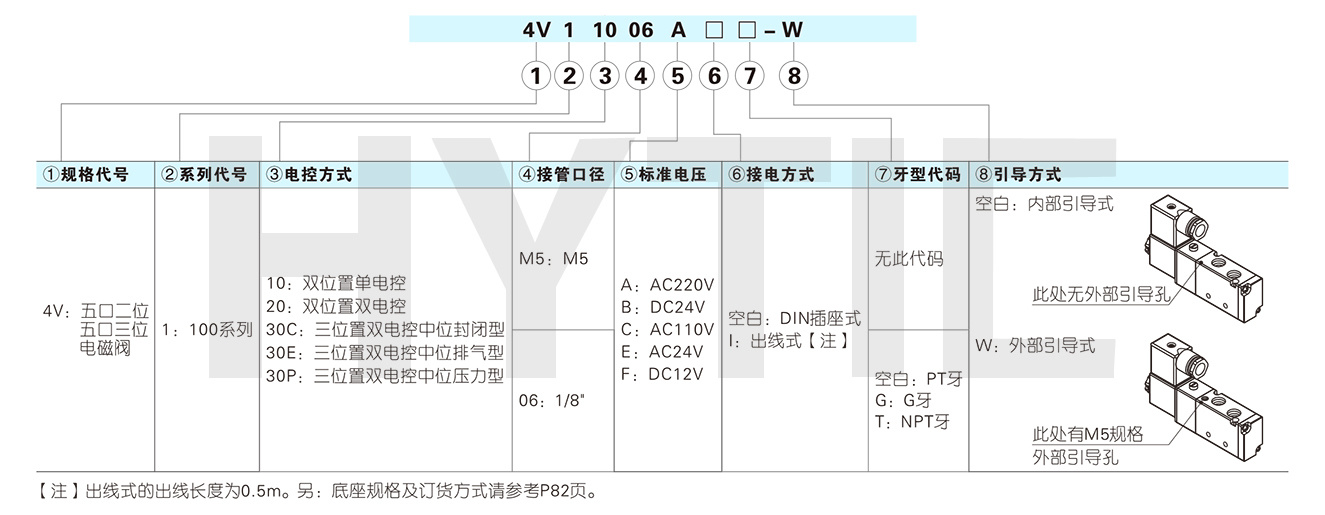

成品订购码

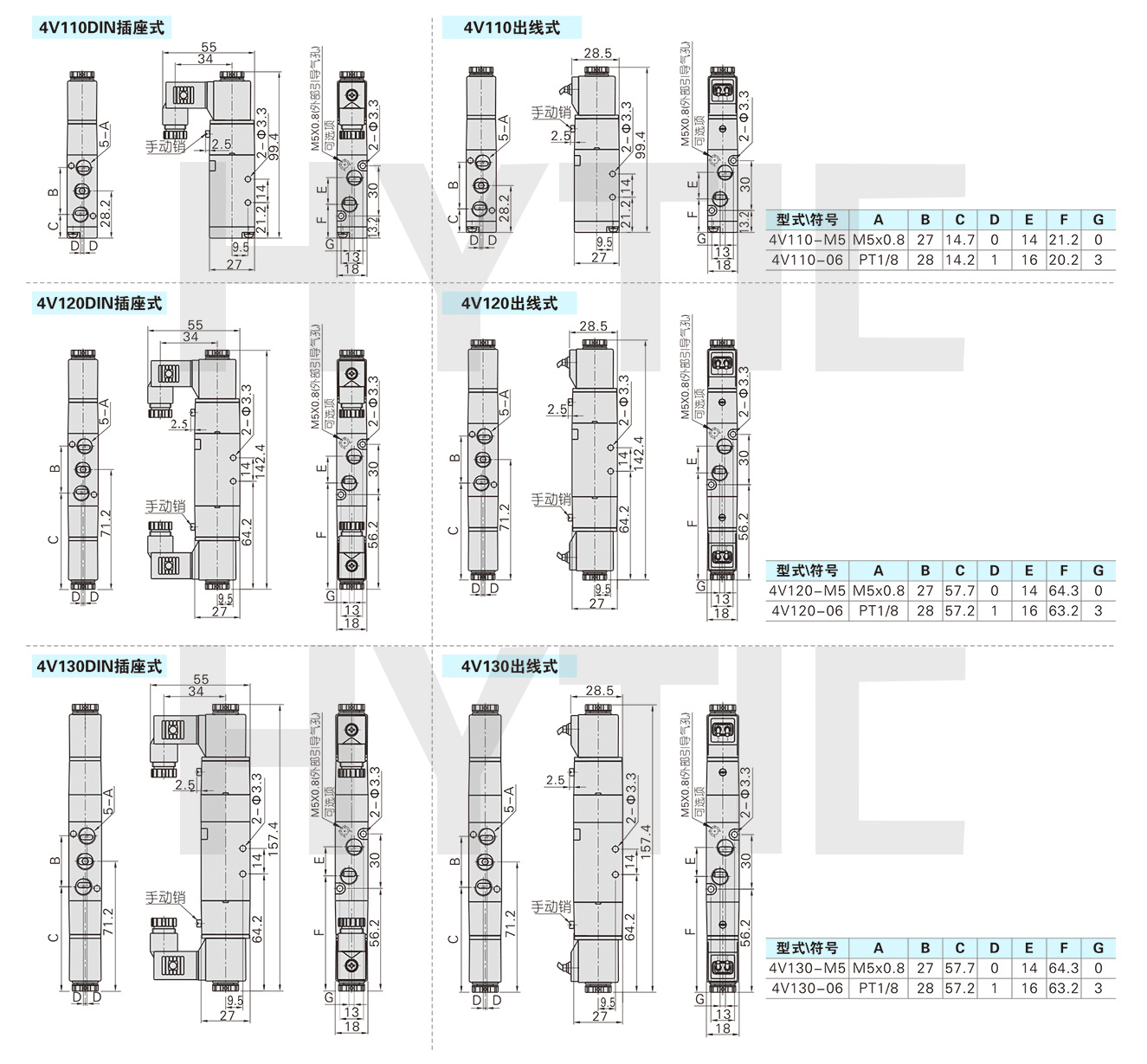

外部规格

4V200系列

符号

产品特性

1、 先导方式：内部引导式或外部引导式可选；

2、 滑柱式结构，密封性好，反应灵敏；

3、 三位置电磁阀有三种中央功能可供选择；

4、 双头二位置电磁阀具有记忆功能；

5、 内孔采用特殊工艺加工，磨擦阻力小，启动气压低，使用寿命长；

6、 无需加油润滑；

7、 可与底座集成阀组，节省安装空间；

8、 附设手动装置，利于安装调试；

9、 有多种标准电压等级可供选用。

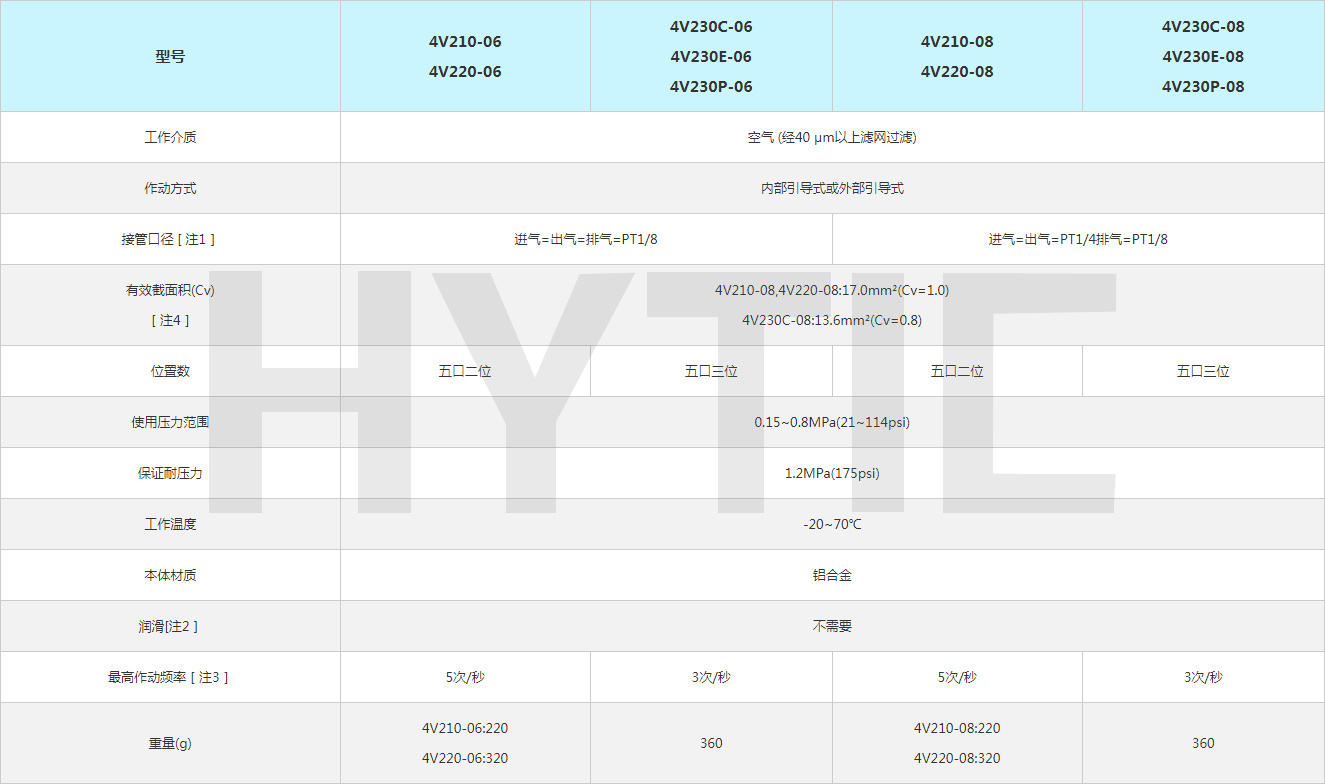

规格

[ 注1］接管牙型有G牙、NPT牙可供选择。

[ 注2］如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

[ 注3］最高作动频率为空载状态。

[ 注4］有效截面积和Cv值是依据测试流量数据计算得到。

电性能参数

成品订购码

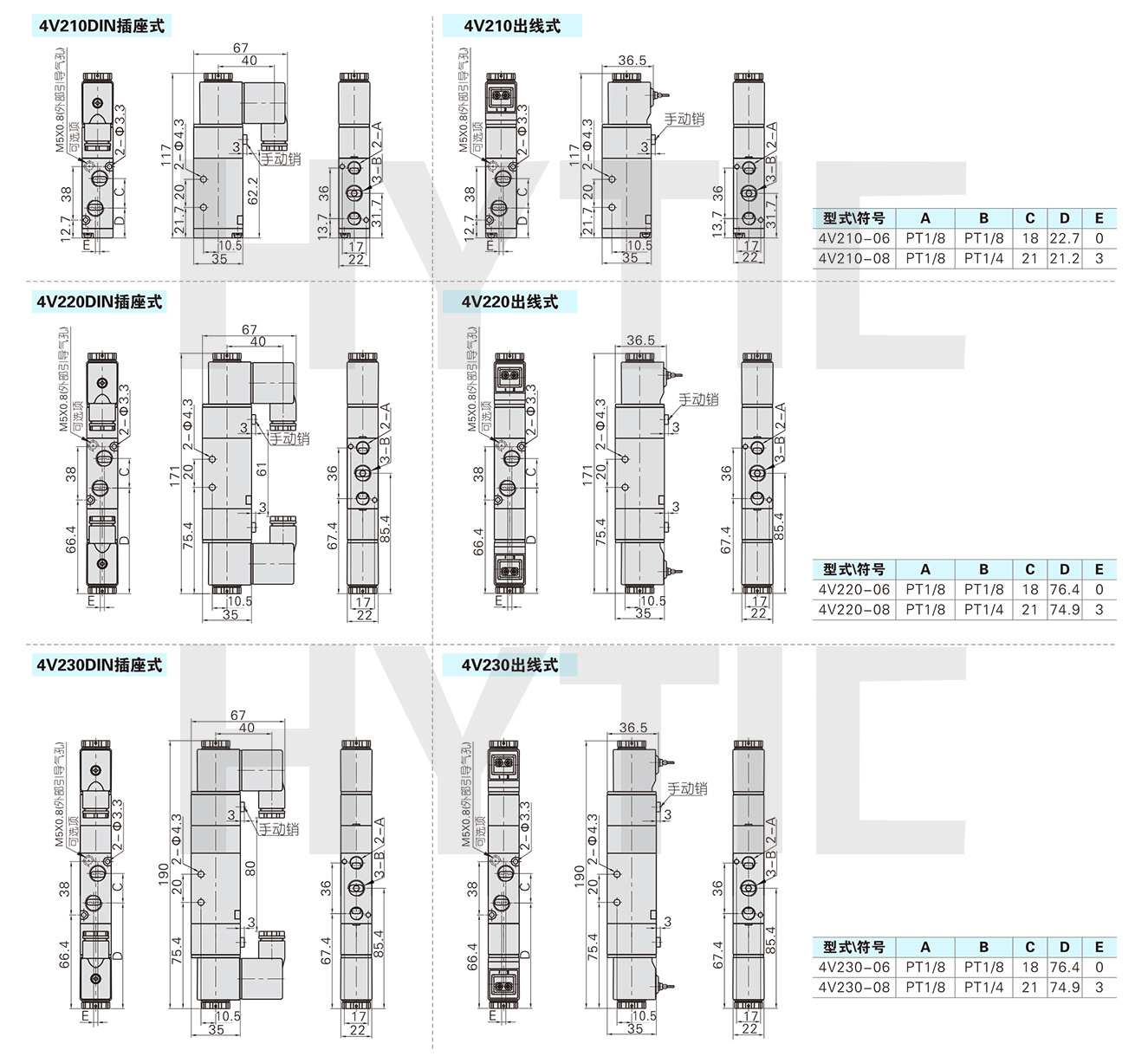

外部规格

4V300系列

符号

产品特性

1、 先导方式：内部引导式或外部引导式可选；

2、 滑柱式结构，密封性好，反应灵敏；

3、 三位置电磁阀有三种中央功能可供选择；

4、 双头二位置电磁阀具有记忆功能；

5、 内孔采用特殊工艺加工，磨擦阻力小，启动气压低，使用 寿命长；

6、 无需加油润滑；

7、 可与底座集成阀组，节省安装空间；

8、 附设手动装置，利于安装调试；

9、 有多种标准电压等级可供选用。

规格

[ 注1］接管牙型有G牙、NPT牙可供选择。

[ 注2］如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

[ 注3］最高作动频率为空载状态。

[ 注4］有效截面积和Cv值是依据测试流量数据计算得到。

电性能参数

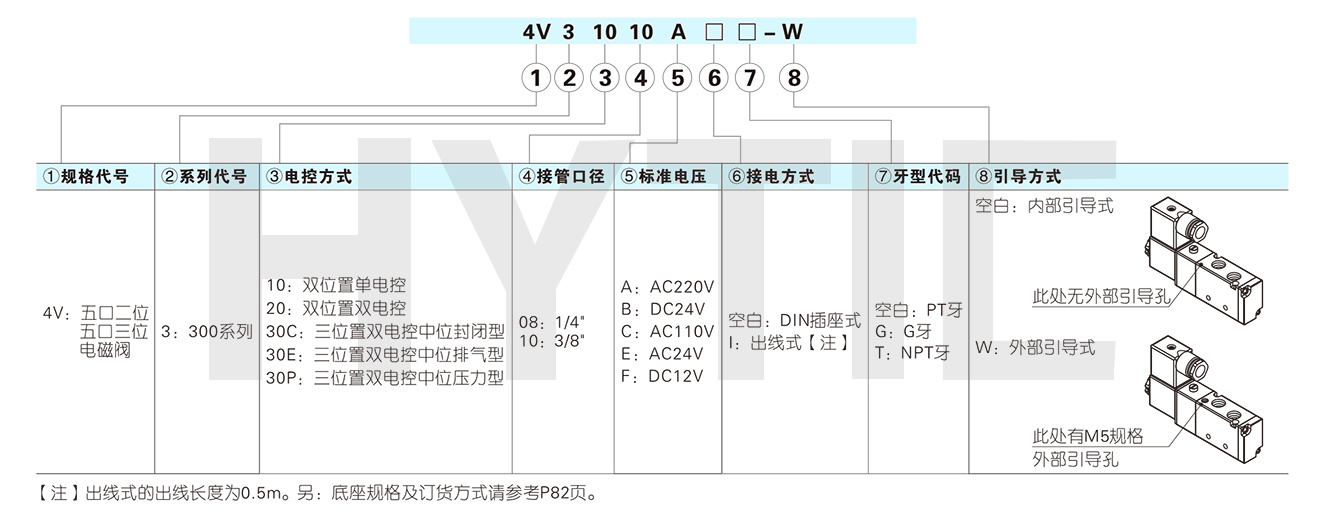

成品订购码

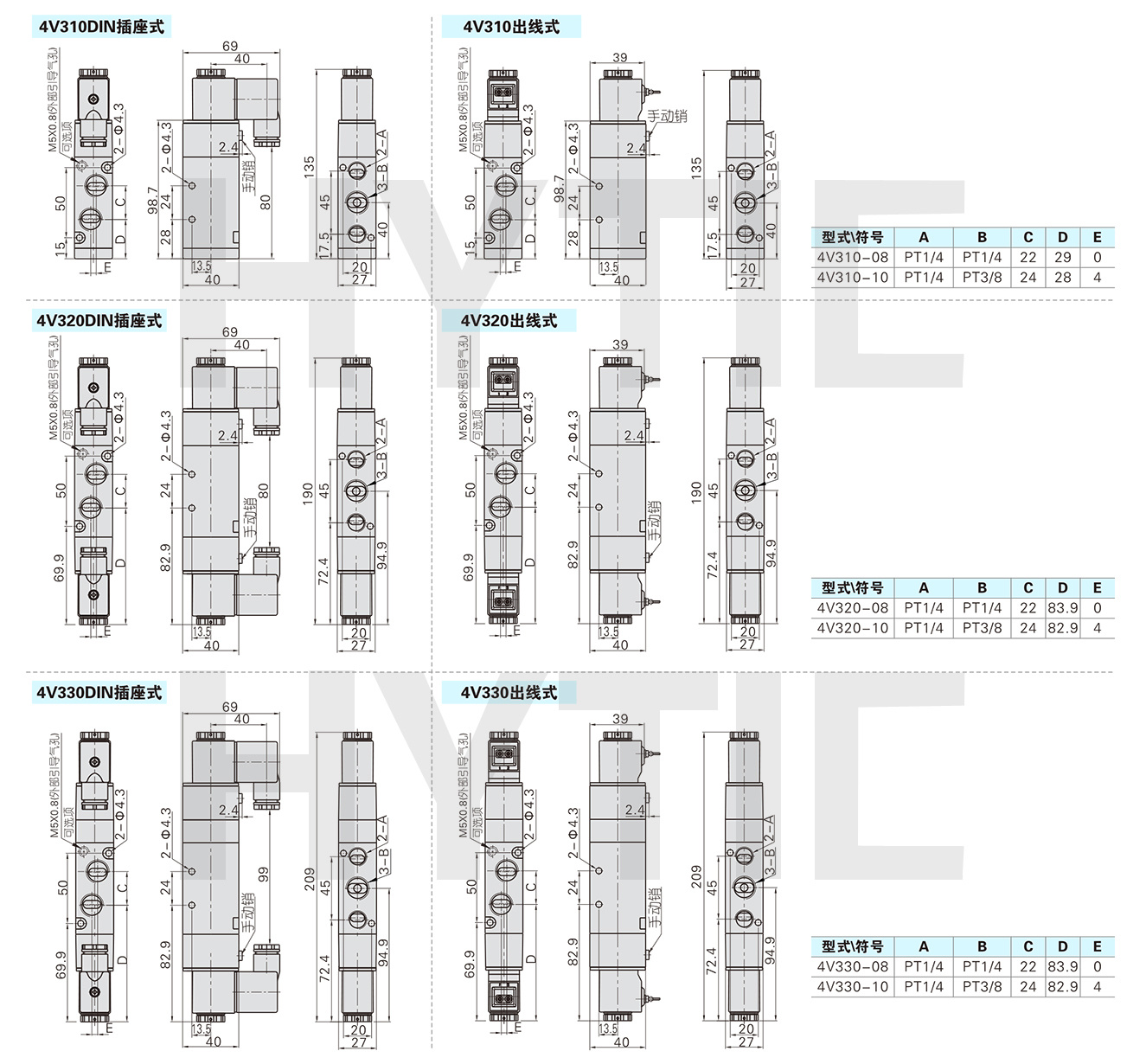

外部规格

4V400系列

符号

产品特性

1、 先导方式：内部引导式或外部引导式可选；

2、 滑柱式结构，密封性好，反应灵敏；

3、 三位置电磁阀有三种中央功能可供选择；

4、 双头二位置电磁阀具有记忆功能；

5、 内孔采用特殊工艺加工，磨擦阻力小，启动气压低，使用 寿命长；

6、 无需加油润滑；

7、 可与底座集成阀组，节省安装空间；

8、 附设手动装置，利于安装调试；

9、 有多种标准电压等级可供选用。

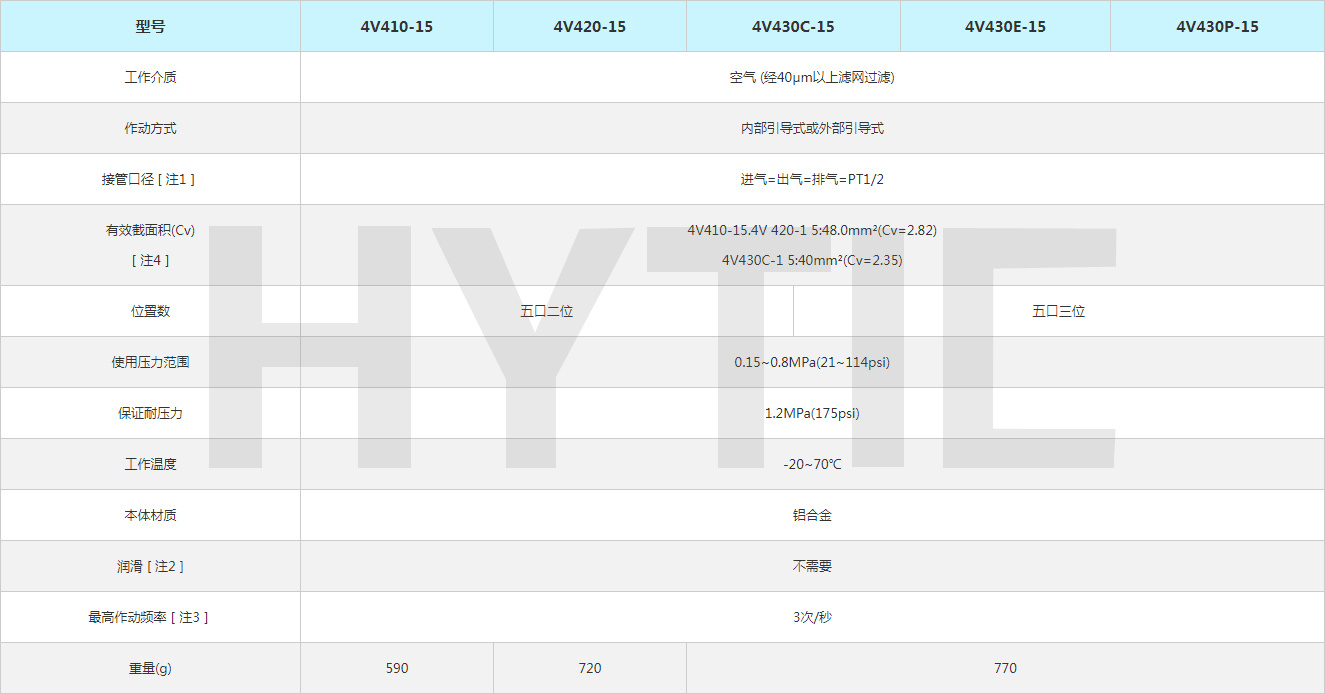

规格

［注1］接管牙型有G牙、NPT牙可供选择。

［注2］如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

［注3］最高作动频率为空载状态。

［注4］有效截面积和Cv值是袱据测试流量数据计算得到。

电性能参数

成品订购码

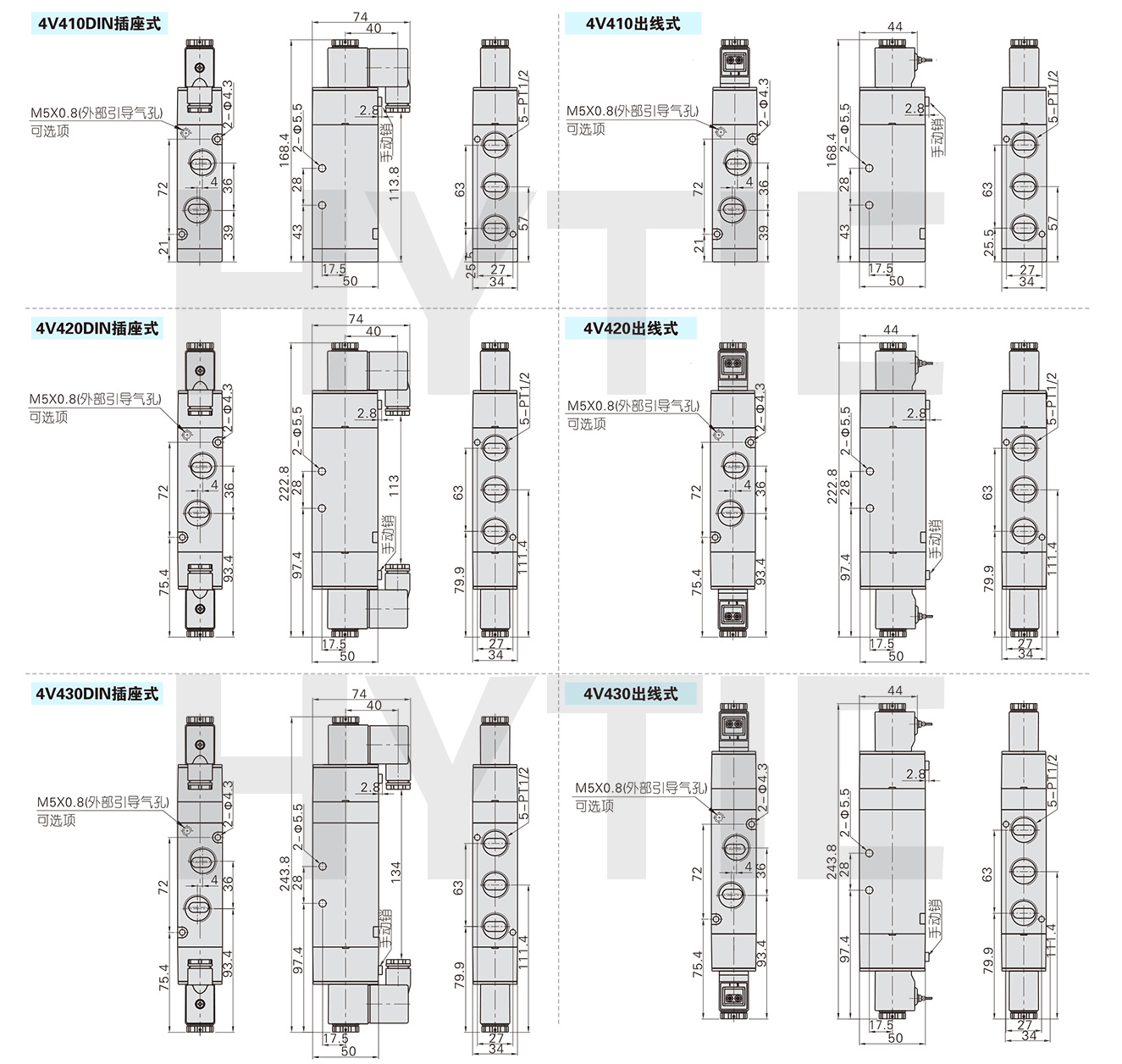

外部规格
